「光學識別」的劃時代變革 揚明打造智慧生活

機器視覺鏡頭模仿人類雙眼的光學識別系統,在工業上的應用包含檢查、量測、辨識、定位等功能。相較於一般影像感測不同之處在於:機器視覺能夠透過整合可見光、雷達、雷射、紅外線等各種感測器,達成更高效能的精度與辨識度,我們能協助您實現您的智慧工廠。

產品

規格 / 產品 OTH030 OTH050 OTH075 OTH100 OTH133 FLL035 FLL023 FLL020 FLL014 FLL012
倍數 0.3X 0.5X 0.75X 1.00X 1.33X 0.35X 0.23X 0.20X 0.14X 0.12X
F# 5.6 5.6 5.6 5.6 5.6 4.5 4.8 5.2 6.0 6.0
Image Circle Φ62 mm Φ62 mm Φ62 mm Φ62 mm Φ62 mm Φ62 mm Φ62 mm Φ62 mm Φ62 mm Φ62 mm
Focal Length (mm) 90 90 90 90 90 111.1 111.1 111.1 111.1 111
Distance CCD-Lens (mm) 110.5 128.6 151.1 173.6 203.2 124.9 111.4 108 99 101.2
Working Distance (mm) 368.8 248.5 188.2 158.1 135.5 124.9 561.5 634.1 1005.2 872.9
Total Length 507 404.8 367.2 359.5 366.6 575.3 727.9 797.1 1159.2 1029.1
Distortion (%) 0.08% 0.04% 0.01% 0.00% -0.10% -0.05% 0.00% 0.01% 0.07% 0.07%
V-Mount Yes, Φ38 mm Yes, Φ38 mm Yes, Φ38 mm Yes, Φ38 mm Yes, Φ38 mm Yes, Φ54 mm Yes, Φ55 mm Yes, Φ56 mm Yes, Φ57 mm Yes, Φ54 mm
  12k/ 5 μm 12k/5 μm 12k/5 μm 12k/5 μm 12k/5 μm 16k/3.5 μm & 12k/5 μm 16k/3.5 μm & 12k/6 μm 16k/3.5 μm & 12k/7 μm 16k/3.5 μm & 12k/8 μm 16k/3.5 μm & 12k/5 μm

規格 / 產品 FEL040 FEL033 FEL030 FEL025 FEL020 FEM160 FEM133 FEM100 FEM073 FEM050
倍數 0.4X 0.33X 0.3X 0.25X 0.2X 1.6X 1.33X 1.0X 0.73X 0.5X
F# 5.4 5.5 5.5 5.6 6.2 3.55 3.65 3.90 4.400 5.400
Image Circle Φ82 mm Φ83 mm Φ84 mm Φ85 mm Φ86 mm Φ87 mm Φ88 mm Φ89 mm Φ90 mm Φ91 mm
Focal Length (mm) 135 135 135 135 135 125 125 125 125 125
Distance CCD-Lens (mm) 157.5 149 143.9 138.7 130.3 291.1 257.8 216.1 181.8 153.1
Working Distance (mm) 442.2 503.3 554.8 617.8 779.9 169.1 257.8 216.3 263.4 341.8
Total Length 656.3 708.9 755.3 813.1 996.7 521.1 503.5 493.2 506 555.8
Distortion (%) 0.00% 0.02% 0.03% 0.04% 0.075% -0.028% -0.021% 0.002% 0.039% 0.10%
V-Mount Yes, Φ54 mm Yes, Φ54 mm Yes, Φ54 mm Yes, Φ54 mm Yes, Φ54 mm Yes, Φ54 mm Yes, Φ54 mm Yes, Φ54 mm Yes, Φ54 mm Yes, Φ54 mm
  16k/3.5 μm 16k/3.5 μm 16k/3.5 μm 16k/3.5 μm 16k/3.5 μm 16k/3.5 μm 16k/3.5 μm 16k/3.5 μm 16k/3.5 μm 16k/3.5 μm

規格 / 產品 FEH400 FEH320 FEH266 FEH200 FEH160 FEH133 FL0530 FL1030
倍數 -0.4X -3.2X -2.66X -2.0X -1.6X -1.33X Magnification -0.5~-3.0 Magnification -1.0~-3.0
F# 2.200 2.300 2.50 2.80 3.30 3.70 F# 4.0~8.0 F# 4.3~2.5
Image Circle Φ92 mm Φ93 mm Φ94 mm Φ95 mm Φ96 mm Φ97 mm Φ82 mm Φ62 mm
Focal Length (mm) 110 110 110 110 110 110 110 95
Distance CCD-Lens (mm) 497.3 409 350.1 276.9 232.5 202.7
Working Distance (mm) 97.5 104.4 111.4 125.2 139.1 153
Total Length 670.6 598.2 527.3 477.6 447.1 431.5
Distortion (%) -0.029% -0.03% -0.026% -0.007% 0.020% 0.054% 0.088 ~ -0.019% 0.044 ~ -0.035%
V-Mount Yes Yes Yes Yes Yes Yes Yes, Φ54 mm Yes
  16k/3.5 μm 16k/3.5 μm 16k/3.5 μm 16k/3.5 μm 16k/3.5 μm 16k/3.5 μm 6.5 μm~ 3 μm  4.67 μm~ 1.88 μm

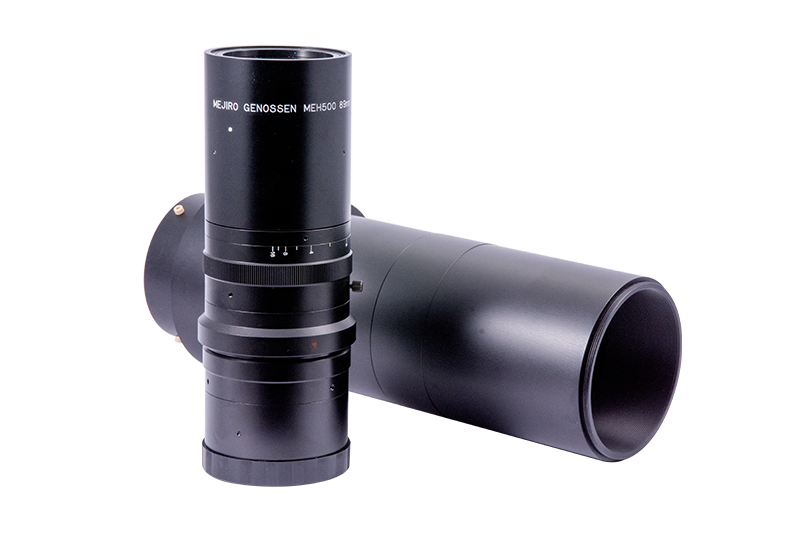

機器視覺鏡頭
